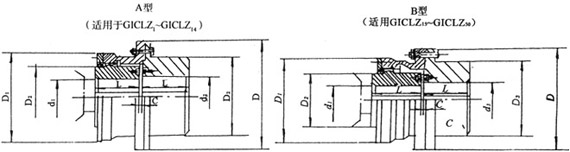

GICLZ型鼓形齒式聯軸器

產品介紹：

本聯軸器列為JB/ZQ4223-86標準，適用于通過中間軸聯接兩水平同軸線傳動軸系。具有一定補償兩軸相對偏移的性能，傳遞公稱扭矩為630～2800000N.m。

性能參數表：

型號	公稱扭矩Tn(N.m)	許用轉速n (r/min)	軸孔直徑 d1 d2 dz	軸孔長度	D	D1	D2	D3	C	轉動慣量Kg.m2	重量Kg
				Y
				L
GICLZ1	630	4000	16 18 19	42	125	95	60	80	20	0.0084	5.4
			20 22 24	52					10
			25 28	62					2.5
			30 32 35 38	82
			40 42 45 48 50	112
GICLZ2	1120		25 28	62	144	120	75	95	10.5	0.018	9.2
			30 32 35 38	82					2.5
			40 42 45 48 50 55 56	112
			60	142
GICLZ3	2240		30 32 35 38	82	174	140	95	115	3	0.0427	16
			40 42 45 48 50 55 56	112
			60 63 65 70	142
GICLZ4	3550	3600	32 35 38	82	196	165	115	130	14	0.076	22
			40 42 45 48 50 55 56	112					3
			60 63 65 70 71 75	142
			80	172
GICLZ5	5000	3300	40 42 45 48 50 55 56	112	224	183	130	150	3	0.0149	36
			60 63 65 70 71 75	142
			80 85 90	172
GICLZ6	7100	3000	48 50 55 56	112	241	200	145	170	6	0.24	46
			60 63 65 70 71 75	142					4
			80 85 90 95	172
			100	212
GICLZ7	10000	2680	60 63 65 70 71 75	142	260	230	160	195	4	0.43	68
			80 85 90 95	172
			100 110 120	212
GICLZ8	14000	2500	65 70 71 75	142	282	245	175	210	5	0.61	81
			80 85 90 95	172
			100 110 120 125	212
			130	252
GICLZ9	18000	2350	70 71 75	142	314	270	200	225	10	0.94	100
			80 85 90 95	172					5
			100 110 120 125	212
			130 140	252
GICLZ10	31500	2150	80 85 90 95	172	346	300	220	250	5	1.67	147
			100 110 120 125	212
			130 140 150	252
			160	302
GICLZ11	40000	1880	100 110 120 125	212	380	330	260	285	6	2.98	206.3
			130 140 150	252
			160 170 180	302
GICLZ12	56000	1680	120 125	212	442	380	290	325	6	5.31	284.5
			130 140 150	252
			160 170 180	302
			190 200	252
GICLZ13	80000	1530	140 150	252	482	420	320	360	7	9.16	402.0
			160 170 180	302
			190 200 220	352
GICLZ14	112000	1300	160 170 180	302	520	465	360	410	8	15.02	582.2
			190 200	352
			240 250	410
GICLZ15	160000	1180	190 200 220	352	580	510	400	450	10	25.78	778.2
			240 250 260	410
			280	470
GICLZ16	250000	1000	200 220	352	680	595	465	500	10	46.80	1071.0
			240 250 260	410
			280 300 320	470
GICLZ17	280000	980	220	352	720	654	495	530	10	60.50	1210.0
			240 250 260	410
			280 300 320	470
GICLZ18	355000	900	240 250 260	410	775	675	520	540	10	81.75	1475.0
			280 300 320	470
			340	550
GICLZ19	450000	830	260	410	815	715	560	580	10	101.57	1603.0
			280 300 320	470
			340 360	550
GICLZ20	500000	790	300 320	470	855	755	585	600	13	140.03	2033.0
			340 360 380	550
GICLZ21	630000	750	300 320	470	915	795	620	640	13	183.49	2385.0
			340 360 380	550
			400	650
GICLZ22	710000	720	340 360 380	550	960	840	665	680	13	235.04	2452.0
			400 420	650
GICLZ23	800000	680	360 380	550	1010	890	710	720	13	323.16	3332.0
			400 420 450	650
GICLZ24	1000000	650	380	650	1050	925	730	760	15	387.97	3639.0
			400 420 450 480	650
GICLZ25	1120000	610	400 420 450 480 500	650	1120	970	770	800	15	485.96	4073.0
GICLZ26	1250000	580	420 450 480 500	650	1160	900	800	850	15	573.64	4527
			530	800
GICLZ27	1400000	560	450 480 500	650	1210	1060	850	900	15	789.74	5485
			530 560	800
GICLZ28	1600000	540	480 500	650	1250	1080	890	960	20	960.26	6050
			530 560 600	800
GICLZ29	2240000	520	500	650	1340	1200	960	1010	20	1268.98	7090
			530 560 600 630	800
GICLZ30	2800000	500	530 560 600 630	800	1390	1210	1005	1070	20	1822.02	9264
			670	950
