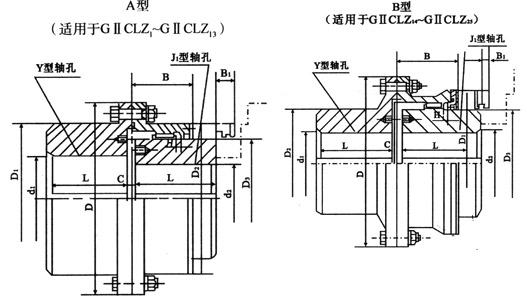

GⅡCLZ型鼓形齒式聯軸器

產品介紹：

本聯軸器列為JB/ZQ4379-86標準，適用于通過中間軸聯接兩水平同軸線傳動軸系。傳遞公稱扭矩為335～4000000N.m。

性能參數表：

型號	公稱扭矩Tn(N.m)	許用轉速 [n](r/min)	軸孔直徑	軸孔長度		D	D₁	D₂	D₃	C	H	B	B₁	轉動慣量Kg.m²	潤滑脂容量	重量Kg
				Y	J1
			d1 d2	L
GⅡCLZ1	355	4000	16 18 19	42	-	103	71	71	50	8	2	38	38	0.016	31	3.5
			20 22 24	52	38									0.015		3.3
			25 28	62	44									0.016		3.5
			30 32 35 (38)	82	60											4.1
			(40 42 45 48 50)	112	84									0.020
GⅡCLZ2	630	4000	16 18 19 20 22 24	52	38	115	83	83	60	8	2	44	42	0.027	42	5.3
			25 28	62	44									0.025		4.8
			30 32 35 38	82	60									0.028		5.7
			40 42 45(48 50 55 56)	112	84									0.032		7.2
			(60)	142	107									0.032		7.2
GⅡCLZ3	1000	4000	22 24	52	38	127	95	95	75	8	2	45	42	0.036	42	3.8
			25 28	62	-									0.044		7.8
			30 32 35 38	82	60									0.044		7.6
			40 42 45 48 50 55 56	112	84									0.053		9.8
			(60 63 65 70 71)	142	107									0.053		9.8
GⅡCLZ4	1600	4000	38	82	60	149	116	116	90	8	2	49	42	0.085	53	10.5
			40 42 45 43 50 55 56	112	84									0.102		13.5
			60 63 65(70 71 75)	142	107									0.156		16.5
			(80)	172	132									0.156		16.5
GⅡCLZ5	2800	4000	38	82	60	167	134	134	105	10	2.5	54	42	0.017	77	1.4
			40 42 45 48 50 55 56	112	84									0.176		18.1
			60 63 65 70 71 75	142	107									0.207		23.1
			(80 85 90)	172	132									0.207		23.1
GⅡCLZ6	4500	4000	45 48 50 55 56	112	84	187	153	153	125	10	2.5	55	42	0.300	91	21.3
			60 63 65 70 71 75	142	107									0.300		23.1
			80 85 90(95)	172	132									0.356		29.3
			(100 105)	212	167									0.417		35.4
GⅡCLZ7	6300	3750	50 55 56	112	84	204	170	170	140	10	2.5	59	42	0.458	108	29.5
			60 63 65 70 71 75	142	107									0.534		36.3
			80 85 90 95	172	132									0.628		43.8
			100 105(110)(115)	212	167									0.759		54.3
GⅡCLZ8	9000	3300	55 56	112	84	230	186	186	155	12	3	71	47	0.734	161	37.8
			60 63 95 70 71 75	142	107									0.860		46.1
			80 85 90 95	172	132									0.996		54.9
			100 105 115(120)(125)	212	167									1.187		67.4
GⅡCLZ9	14000	3000	60 63 65 70 71 75	142	107	256	212	212	180	12	3	73	47	1.43	184	60
			80 85 90 95	172	132									1.66		71.8
			100 110 120 125	212	167									1.997		88
			130 135(140)(150)	252	202									2.3		104.4
GⅡCLZ10	20000	2650	65 70 71 75	142	107	287	239	239	200	14	3.5	82	47	2.32	276	76.1
			80 85 90 95	172	132									2.69		91.1
			100 110 120 125	212	167									3.21		111.5
			130 140 150	252	202									3.739		133.5
GⅡCLZ11	31500	2350	100 110 120 (125)	212	167	325	250	276	235	14	3.5	85	47	4.89	322	137
			130 140 150	252	202									5.64		162.4
			160 170 175	302	242									6.5		193
GⅡCLZ12	45000	2100	130 140 150	252	202	362	286	313	270	16	4	95	49	9.56	404	212.8
			160 170 180	302	242									11.05		268
			190 200	352	282									12.37		290
GⅡCLZ13	63000	1850	150	252	202	412	322	350	300	18	4.5	104	49	15.72	585	272.3
			160 170 180 185	302	242									18.14		320
			190 200 220 225	352	282									25.36		370
GⅡCLZ14	100000	1650	170 180 185	302	242	462	420	420	335	22	5.5	148	63	27.6	1600	389
			190 200 220	352	282									30.7		438
			240 250	410	330									34.4		509
GⅡCLZ15	160000	1500	190 200 220	352	282	512	470	470	380	22	5.5	158	63	49.7	2100	566
			240 250 260	410	330									55.9		650
			280 285	470	380									62.3		740
GⅡCLZ16	224000	1300	220	352	282	580	522	522	430	28	7	177	67	84.8	2500	751
			240 250 260	410	330									94.9		857
			280 300 320	470	380									105.4		974
GⅡCLZ17	315000	1200	250 260	410	330	644	582	582	490	28	7	182	67	115.3	2700	1110
			280 290 300 320	470	380									173		1255
			340 360 365	550	450									198		1465
GⅡCLZ18	450000	1050	280 295 300 320	470	380	726	658	658	540	28	8	215	75	278	3900	1580
			340 360 380	550	450									315		1830
			400	650	540									362		2160
GⅡCLZ19	630000	950	300 320	470	380	818	748	748	630	32	9	220	75	490	5000	2115
			340 350 360 380 390	550	450									558		2457
			400 420 440 450 460	650	540									654		2892
			470	650	540
GⅡCLZ20	900000	800	360 380 390	550	450	928	838	838	720	82	10.5	235	75	960	6200	3223
			400 420 440 450 460	650	540									1109		3793
			480 500	650	540
			530 540	800	680									1340		4680
GⅡCLZ21	1250000	750	400 420 440 450 460	650	540	1022	928	928	810	40	11.5	245	75	1740	7000	4780
			480 500	650	540
			530 560 600	800	680									2111		5905
GⅡCLZ22	160000	650	450 460 480 500	650	540	1134	1036	1036	915	40	13	255	75	2805	8700	6069
			530 560 600 630		680									3409		7504
				800
			670 680		680
GⅡCLZ23	2240000	600	500 530 560 600 630	800	680	1182	1178	1178	1030	50	14.5	290	80	5663	15000	9633
			670 710 750 770		800									6555		11133
GⅡCLZ24	3150000	550	560 600 630	800	680	1482	1322	1322	1175	50	16.5	305	80	9322	18000	12460
			670 710 750 880		800									10731		14465
			850 880		900									11905		16110
GⅡCLZ25	4000000	460	670 710 750 800		900	1644	1538	1538	1390	50	19	310	80	22858	2300	22278
			850 900 950 1000 1040		1000									25159		24700
